2. Верхняя граница остойчивости определяется из условия обеспечения плавности качки при плавании на взволнованном море. Порывистая качка с большими амплитудами и малыми периодами приводит к высоким значениям ускорений, вследствие чего возрастает вероятность смещения груза, ухудшения состояния членов экипажа, повреждению судовых конструкций. Считается, что допустимое значение ускорений не должно превышать 10 % ускорения свободного падения. Зависимость периода качки от относительной метацентрической высоты представлена на рис. 18.

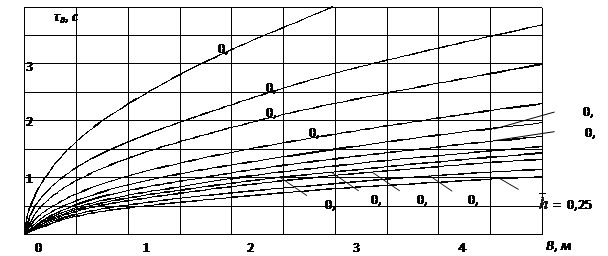

Рис. 18. Зависимость τθ от и ширины судна

Исходя из всего вышесказанного, можно сделать вывод о том, что при назначении величины необходимо стремиться обеспечить достаточную, но не чрезмерную остойчивость судна.

Требования Регистра к остойчивости судов

Требования Регистра к остойчивости судов изложены в IV части Правил и делятся на общие, распространяющиеся на все суда, и дополнительные, применительно к судам конкретных типов.

Общие требования сводятся к следующим.

Основное условие достаточной остойчивости сводится к требованию способности судна одновременно противостоять действию динамически приложенного давления ветра и бортовой качки. Проверка данного условия сводится к вычислению критерия погоды К, представляющего собой отношение опрокидывающего момента к моменту кренящему.

.

Кренящий момент определяется воздействием динамически приложенного давления ветра на надводную часть судна, считая, что ветер дует перпендикулярно ДП:

,

где рв – давление ветра кг/м2, Sп – площадь парусности, м2, zп – возвышение центра парусности над плоскостью действующей ВЛ, м.

Численные значения рв изменяются для судов неограниченного района плавания от 72 до 124 кг/м2 в зависимости от величины zп (считается, что давление ветра нарастает по мере уменьшения тормозящего действия поверхности воды). Для I ограниченного района плавания рв снижается до 0,567 значения этого же параметра неограниченного района плавания. Для II ограниченного района плавания рв учитывается с коэффициентом 0,275. В этих же правилах содержаться указания по учету несплошных конструкций (лееров, вант, ферм и т.п.), конструкций круглого сечения (мачт, труб и т.п.), палубных контейнеров и мелких предметов.

Опрокидывающий момент, представляющий собой максимальный восстанавливающий момент, определяется по диаграмме динамической или статической остойчивости. Влияние качки учитывается предположением, что в момент приложения ветровой нагрузки судно накренено на наветренный борт. Угол крена принимается равным амплитуде качки, определяемый по Правилам, в зависимости от элементов судна.

При определении Моп по диаграмме динамической остойчивости учет накренения от качки учитывается тем, что диаграмма продолжается в область отрицательных углов крена (рис. 19). В этой области откладывается амплитуда качки Θmax, и в точку О1 пересечения диаграммы с вертикальной прямой, соответствующей Θmax переносится начало координат. Затем из О1 проводится касательная к диаграмме, по оси абсцисс откладывается один радиан (точка А). Из А проводится вертикаль до пересечения с касательной. Отрезок АВ соответствует максимальному восстанавливающему моменту.
