Верхний конец пружины подвески опирается на штампованную головку поперечины № 2 через резиновую шайбу с отбортовкой, предназначенную для уменьшения передачи на кузов шума и вибраций.
Для уменьшения крена автомобиля на поворотах установлен стабилизатор поперечной устойчивости (рис. 340). Штанга 5 стабилизатора изготов на из пружинной стали и выполнена в виде стержш с загнутыми концами. Средняя часть штанги стаби лизатора прикреплена к лонжеронам рамы с помо! Шью резиновых втулок 2 и обойм 1. Концы штанп стабилизатора соединены с опорными чашками щ жины через стойки 10 и резиновые подушки б и II Для повышения жесткости крепления передне! подвески служит растяжка 18, установленная меж ду поперечиной рамы и балкой передней подвеса
Рис. 340. Стабилизатор и растяжка к передней подвеса 1 - обойма; 2 - резиновая втулка; 3 - болт с гайкой; 4 ■ щ штейн; 5 - штанга; 6 - верхняя резиновая подушка; 7- чаштМ 16 - гайка; 9 - поперечина подвески; 10 - стойка; 11 - иижпщ зиновая подушка; 12 - растяжка; 13 - контргайка; 14 ■ тщ нормировочная скоба; 15 - шайба
3.1. Схема разборки
Передняя подвеска автомобиля ГАЗ-3102 (рис. 336) - независимая, шкворневая, пружинная, рычажная (с поперечным расположением рычагов), с двумя телескопическими амортизаторами двухстороннего действия; смонтирована на съемной поперечине и представляет собой самостоятельный узел.
Для поглощения и уменьшения дорожных вибраций рычаги подвески соединены с осями, закрепленными на поперечине рамы, через резиновые втулки б и 9, не требующие смазки. В резиновые втулки запрессованы распорные втулки, которые зажимаются на верхних осях гайками 3, а в нижних-пальцами 8 с самотормозящей резьбой. Качание рычагов происходит только за счет деформации резиновых втулок без проскальзывания между резиной и металлом, а также без поворота металлических распорных втулок на оси, для чего гайки 3 и пальцы 8 должны быть затянуты моментом 12-20 даН#м (12-20 кгсм). При слабой затяжке и проворачивании распорных втулок или при проскальзывании резиновых втулок шарнирное соединение работает неправильно и быстро изнашивается.
 |
с-с
G-G
D-D
В-В

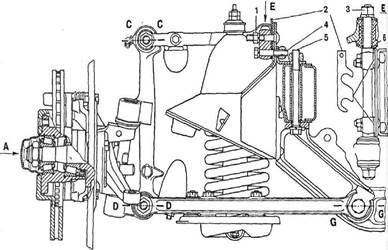

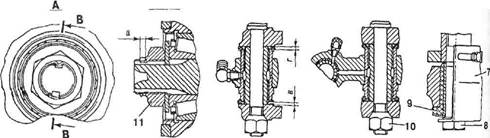

Рис. 336. Передняя подвеска: 1 - гайка; 2 -регулировочные прокладки; 3 - гайка оси верхних рычагов; 4 - болт крепления оси верхних рычагов, 5 - болт кретения под вески к лонжерону; 6и9- резиновые втулки; 7 - стопорная пластина; 8 - палец оси нижних рычагов; 10 - гайка пальца резьбового шар нира; 11 - гайка цапфы поворотного кулака; a-3 ± 1 мм.
Наружные концы рычагов соединены с голо-ками стойки через резьбовые шарниры. Наружная резьбовая втулка 2 (рис. 337) запрессована в оловку 4 стойки, а внутренняя распорная 3 зажа-а между головками рычагов, стянутых пальцем 7 гайкой 6. Между торцами резьбовой втулки и орцами верхних и нижних рычагов имеются зазо-1Ы А и В, которые необходимы для вращения резь-ювой втулки по распорной при качании подвески. !азоры А и В должны быть одинаковыми, разница (размерах А и В не более 0,8 мм. От попадания •рязи через этот зазор втулки защищены резино-зыми кольцами 5 круглого сечения.
