Устройство и уход
Задняя подвеска (рис. 355) автомобиля выполнена на двух продольных асимметричных листовых рессорах, работающих совместно с двумя телескопическими амортизаторами двухстороннего действия.
Рессора стянута центровым болтом и хомутами. Между тремя первыми листами рессоры установлены по концам полиэтиленовые прокладки, которые устраняют скрипы рессор и повышают их долговечность.
Все шарнирные соединения задней подвески выполнены на резиновых втулках (шарниры рессор и нижние крепления амортизаторов) и резиновых
А-А
подушках (крепление верхних концов амортизаторов). Резиновые шарниры не требуют смазки, а также смягчают передачу на кузов дорожных вибраций и шумов. Для этой же цели крепление рессоры к заднему мосту осуществляется через резиновые подушки 13, охваченные обоймами 12. Ход заднего моста вверх ограничивается буферами 17, а также дополнительным буфером 11, установленным на кронштейне под полом кузова. Этот буфер необходим для ограничения хода вверх карданного вала и предотвращения его задевания за тоннель пола. Все пальцы 5 (рис. 356) крепления рессор одинаковы и запрессованы в шайбы 2 или щеки 8 серьг. Противоположные концы пальцев затягиваются гайками 6.
,v„; 5 - третий лист; 6 - пластина хомута; 7 - заклепка; 8 - хомщ буфер; 12 - обойма; 13 - резиновые подушки; 14 - центровой болт; 15 - стремянка;

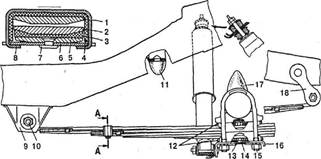

Рис. 355. Задняя подвеска: 1 - коренной лист; 2 - второй лист рессоры; 3 - прокладка; 4 - прокладка; к - »•»«•«.«, 9 - кронштейн; 10 - палец; 11 - дополнительный буфер; 12 - обойма; 1
16 - подкладка рессоры; 17 - буфер; 18 - серьги
Рис. 356. Крепление концов рессоры: 1 ■ кронштейн; 2 - шайбы; 3 - переднее ушко рессоры; 4 - резиновые втулки; 5 - палец; 6 - гайка; 7 - заднее ушко рессоры; 8 - щека серьги; 9 - лонжерон пола кузова; А - крепление переднего конца, В - крепление заднего конца рессоры
