Турбохолодильники – это лопаточные машины, в которых осуществляется близкий к адиабатическому процесс расширения потока воздуха с понижением его температуры. Заметим, что понижение температуры при расширении газов не единственный физический эффект, который можно использовать для искусственного охлаждения рабочего тела. Охлаждение достигается также, например, при фазовых превращениях, в процессах десорбции, при энергетическом разделении вихревых потоков, магнитотермических и магнитокалорических явлениях в парамагнитных веществах, использовании термоэлектрического эффекта, дросселировании.
При всех различиях перечисленных явлений у них есть одна общая принципиально важная особенность: стационарное (установившееся) охлаждение происходит только тогда, когда энергия, высвобождаемая при изменении теплового состояния рабочего тела, отводится от него и передается во внешнюю среду или в другие элементы системы. Более того, какими бы ни были исходные условия процессов охлаждения, количество потерянной теплоты будет зависеть от того, какая энергия отведена от рабочего тела.
Рассмотрим работу ТХ (рис. 5). Сжатый воздух поступает в турбину через патрубок 1 и с помощью улитки 2 направляется в кольцевой сопловой аппарат 3. В сопловом аппарате вследствие изменения площади проходного сечения межлопаточных каналов скорость движения воздуха увеличивается, а давление падает.

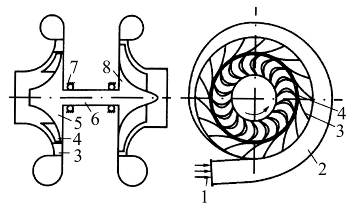

Рис. 5. Принципиальная схема турбохолодильника [2]: 1 – патрубок, 2 – улитка, 3 – сопловой аппарат, 4 – лопатки рабочего колеса, 5 – рабочее колесо турбины, 6 – вал, 7 – подшипник, 8 – рабочее колесо вентилятора
При падении давления в потоке температура газа понижается по адиабатическому закону (если пренебречь теплообменом с окружающей средой). Ускоренный и охлаждённый поток воздуха подаётся затем на лопатки 4 рабочего колеса 5 турбины, при обтекании которых возникают силы, создающие момент вокруг оси вращения. Поток воздуха в межлопаточных каналах рабочего колеса может не только отклоняться от первоначального направления вследствие кривизны этих каналов, но и ускоряться при соответствующем изменении их поперечного сечения. В последнем случае охлаждение воздуха происходит не только в сопловом аппарате, но и в межлопаточных каналах рабочего колеса. Возникающий на рабочем колесе момент вращения передаётся через вал 6, установленный в подшипниках 7, к рабочему колесу 8 вентилятора или компрессора, выполняющему в данном случае роль потребителя энергии, отводимой от потока воздуха в турбине. Воздух в турбине движется от периферии к центру в плоскости, параллельной диску рабочего колеса. Такие турбины называют радиальными центростремительными. В особых случаях радиальные турбины могут быть и центробежными, хотя, как будет показано, направление потока от оси к периферии неэффективно для турбин, но рационально для компрессоров и вентиляторов. Достаточно широко (особенно в турбореактивных двигателях ЛА) распространены так называемые осевые турбины, в которых поток движется в цилиндрическом слое, параллельном оси рабочего колеса.
В ТХ происходят преобразование внутренней энергии потока воздуха в кинетическую и последующее превращение части кинетической энергии в работу. Итоговое понижение температуры воздуха на турбине ТХ определяется, с одной стороны, полнотой преобразования внутренней энергии газа в кинетическую энергию потока, а с другой – степенью превращения кинетической энергии потока в работу. В реальных турбинах процесс расширения газа сопряжен с потерями, из-за которых воздух в ТХ удаётся охладить лишь на 70 .95 % разности температур, соответствующей адиабатическому закону расширения газа.
Отношение разности температур на входе и выходе в реальном турбохолодильнике ∆ТД к разности температур при адиабатическом расширении газа ∆ТАД при одинаковых значениях начальной температуры и степени понижения давления называется КПД турбохолодильника:
ηТХ = ∆ТД /∆ТАД .
Основным условием долговечности и надежности высокооборотных ТХ является нормальное функционирование системы смазки и охлаждения. Поэтому их совершенствованию уделяется большое внимание.
Выбор системы смазки зависит от конструкции ТХ и условий его эксплуатации. Подробно эти вопросы изложены в работе [8]. Смазка ТХ может осуществляться с помощью фитилей, подводящих масло из камеры, заполненной пористым материалом, пропитанным маслом. Другим способом является шнековая смазка, когда с помощью винтовых нарезок на валу масло подаётся к подшипникам. Для каждого подшипника выполняется своя нарезка. В ТХ с большим расходом применяют принудительную систему смазки, осуществляющую подачу к узлам подшипников масляного тумана, который обеспечивает не только смазку, но и охлаждение. В техническое обслуживание ТХ входит проверка наличия масла и его уровня без применения дополнительных средств контроля [9]. В гражданской авиации такие проверки проводятся через 50 .100 лётных часов в соответствии с технологическими указаниями по выполнению регламентных работ.
