Анализ существующих конструкций

Инфо » Демонтаж двигателя » Анализ существующих конструкций

Существует достаточное количество устройств для демонтажа двигателей различных моделей. Основная задача этих устройств, проводить техническое обслуживание и ремонт автомобиля в вывешенном состоянии, одновременно под днищем автомобиля и в моторном отсеке двигателя. (см. рисунок 2)

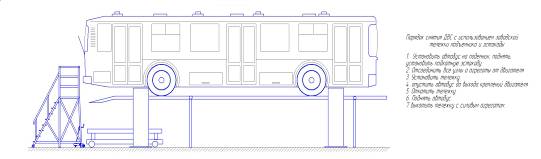

Рисунок 2 – Вариант демонтажа ДВС автобуса НефАЗ с использованием подъемника, податной эстакады и передвижной тележки.

Устройства бывают стационарные и передвижные, они также подразделяются на механические, гидравлические, электромеханические и т.д.

Для автобусов с задним расположением двигателя целесообразно использовать приспособления для демонтажа двигателя, которое совмещается с автопогрузчиком (рисунок 3). Причем для демонтажа может применяться любой автопогрузчик, имеющийся на предприятии, который также может быть задействован и в других операциях не связанных с демонтажем

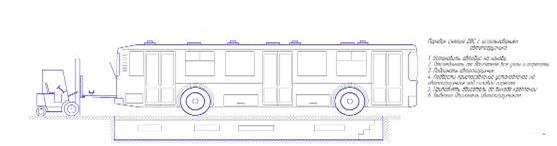

Рисунок 3 - Демонтаж двигателя с помощью предлагаемого приспособления и автопогрузчика

Данное приспособление отличается простотой в эксплуатации и обслуживании, для его изготовления не требуется больших затрат и дорогостоящих материалов. Приспособление может быть изготовлено силами предприятия. Общий вид представлен на рисунок 4.

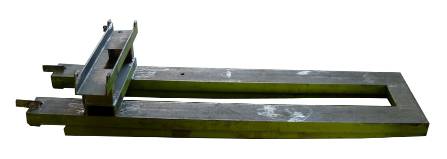

Рисунок 4 - Общий вид предлагаемого приспособления
