Расчет стержня шатуна

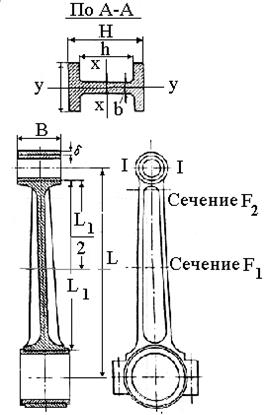

Рисунок 5.1 Расчетная схема

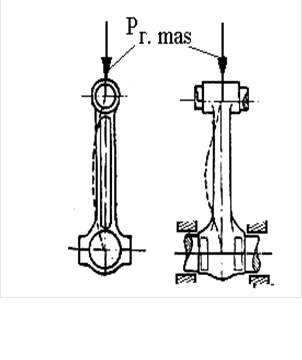

Рисунок 5.2 К продольной устойчивости стержня шатунашатуна

Шатун имеет двутавровое сечение и его расчет на прочность следует определять в двух взаимно перпендикулярных плоскостях: в плоскости качания шатуна и в плоскости, перпендикулярной к ней (рисунок 5.1).

Стержень шатуна рассчитывается на усталостную прочность. Расчетное сечение зависит от формы стержня: при неизменном или мало изменяющемся по длине сечении стержня за расчетное примем сечение на середине длины шатуна.

При расчете сечения по середине длины стержня и действии на шатун сжимающей силы учитываются напряжения не только от сжатия, но и от продольного изгиба. В этом случае суммарное напряжение сжатия в расчетном сечении при продольном изгибе в плоскости качания шатуна (рисунок 5.2):

,

де F - площадь расчетного сечения (двутавра):

,

где Н = 0,02м, h = 0,016м, В = 0,024м, b = 0,004м;

;

L = 0,246м;

Ix – момент инерции сечения F относительно оси х – х:

;

.

Напряжение в расчетном сечении, но при продольном изгибе в плоскости, перпендикулярной плоскости качания шатуна:

,

I y - момент инерции сечения F относительно оси y-y :

,

;

.

Напряжение сжатия в расчетном сечении:

;

Напряжение растяжение в расчетном сечении:

;

Среднее напряжение в расчетном сечении σm и амплитуда цикла σа :

,

;

,

Запас прочности определяется по следующей формуле:

,

где σ-1 = 450-480 МПа для сплава АЛ-35;

kσ – коэффициент концентрации напряжений. Для сравнительной оценки примем равным 1;

εξ - коэффициент фактора размерности. Примем εξ = 1;

= 0,16 – коэффициент, зависящий от характеристики материала;

.

В современных конструкциях запас прочности стержней шатунов лежит в пределах 1,4 - 3,0, следовательно, полученное значение n’σ удовлетворяет нормам прочности.
