Устройство узла
Страница 2

Винтовой раскос служит для механического изменения угла резания ножей в диапазоне ± 10° от среднего угла установки, равного 55°, и выравнивания отвала в прямое положение после сборки. Раскос представляет собой трубу, с одной стороны которой выполнено резьбовое отверстие, а с другой — вставлена свободно вращающаяся проушина с шестигранником, фиксируемым от свободного проворачивания пружинным стопором.

В резьбовую часть трубы ввернут винт с головкой, в отверстие которой запрессован шарнирный подшипник. Поверхности трения винта и проушины смазываются с помощью масленок. Винт защищен от грязи уплотнением. При навинчивании трубы на винт с помощью рукоятки, установленной в патрубок, уменьшают угол резания отвала. Повышая межцентровое расстояние раскоса, соответственно увеличивают угол резания, при разработке тяжелых и липких материалов - уменьшают. Стружка грунта самостоятельно отделяется от верхнего козырька отвала в случае подбора оптимального угла резания.

Механизм компенсации представляет собой цилиндрическую тягу с проушинами, которая одной стороной шарнирно связана с правым толкающим брусом, другой — с поперечным шарниром, размещенным в зоне продольной оси на кронштейне левого толкающего бруса. В кронштейне установлен палец с резьбовым концом.

Для облегчения сборки деталей используют монтажные прокладки. Палец с помощью серьги шарнирно связан с отвалом. Механизм компенсации обеспечивает устойчивость отвала в горизонтальной плоскости и позволяет передавать поперечные нагрузки равномерно двум толкающим брусьям. Оборудование поднимают и опускают с помощью двух гидроцилиндров двойного действия. Их штоки прикреплены к отвалу шарнирно при помощи кронштейнов. Противоположные штокам концы гидроцилиндра присоединены к трактору.

Режущие ножи бульдозерного отвала. Ножи бульдозеров режут грунт в процессе его разработки. От конструкции ножа, формы режущей кромки, сохранения ее заострения в процессе работы, износостойкости зависит производительность машины. Применяют два типа ножей (рис.1.4): средние и боковые.

Средний нож изготавливают из полосового проката. Выполненные по его краям параллельные кромки скошены под углом 30°. Для повышения долговечности режущие кромки ножей наплавляют сормайтом или сталинитом. Два рада квадратных отверстий ножа с двух сторон развенкованы под углом 90°. Отверстия удерживают крепежные болты с квадратным оголовником от поворачивания при навинчивании гаек. Коническая головка болта входит в отверстие таким образом, что оказывается заподлицо с плоской рабочей поверхностью ножа и не мешает движению грунта по нему. Отверстия расположены на расстоянии а и б. Схема смещения и перестановки средних ножей показана на рис. 5а. На заводе средний нож 1 прикрепляют к подножевой плите 3 болтами 2 с гайками в нижнем ряду отверстий (положение I).

После изнашивания режущей кромки на межцентровое расстояние Ь гайки отвертывают, нож опускают до совмещения верхнего ряда отверстий (положение И) и сверлений в плите 3 и затягивают нож болтами. Когда режущая кромка снова изнашивается, нож снимают с отвала, переворачивают на 180° и закрепляют в нижнем ряду отверстий (положение III).

а — средний; б — боковой

Рисунок 1.4 – Режущие ножи бульдозерного отвала

После дальнейшего изнашивания его снова смещают вниз и крепят на верхнем ряду отверстий (положение IV). Если режущая кромка выступает на 15 .25 мм над нижним краем подножевой плиты, то нож заменяют новым. Четырехкратная перестановка среднего ножа значительно повышает срок его службы. На бульдозерный отвал устанавливают два-три средних ножа для облегчения их перестановки.

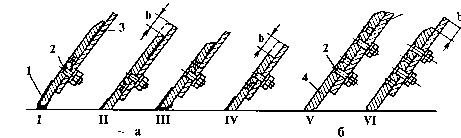

а — среднего; б — бокового; 1,4 — ножи; 2 — болт;

3 — надножевая плита бульдозерного отвала.
