Ходовая часть и техническое обслуживание
Страница 1

Ходовая часть является несущей частью автомобиля, которая воспринимает ударные нагрузки и подвержена вибрации. В результате этого изменяются углы установки управляемых колес, ухудшается их стабилизация, что затрудняет управление автомобилем, увеличивается расход топлива и изнашивание шин. При ТО ходовой части выполняются работы по уходу за основанием кузова, передней и задней подвеской, шинами и колесами.

Основные неисправности передней и задней подвески

Подвеска соединяет колеса с кузовом, смягчает и поглощает удары колес по неровностям дороги, гасит колебания кузова. Подвеска бывает зависимой и независимой. При зависимой подвеске перемещение одного колеса зависит от перемещения другого колеса. При независимой подвеске каждое колесо соединяется с кузовом по отдельности. В качестве упругого элемента, который смягчает соединение кузова и колес, могут применяться пружины, листовые рессоры, торсионы (рис. 6).

Техническое обслуживание подвески в современных автомобилях сводится к осмотру состояния подвески. Осмотр проводят через каждые 15 тыс. км. При осмотре проверяют состояние элементов подвески, резиновых и резино-металлических шарниров, втулок, подушек.

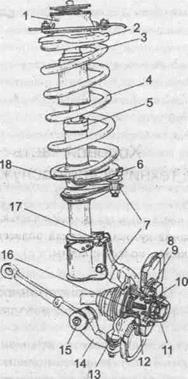

Рис. 6. Подвеска переднего колеса, амортизационная стойка:

1 — верхняя опора амортизатора, внутри находится упорный подшипник (освобождаем только после того, как пружина надежно стянута); 2 — верхняя опорная чашка; 3 — буфер хода сжатия; 4 — пружина; 5 — опора буфера; 6 — шарнир рулевой тяги; 7 — поворотная цапфа; 8 — тормозной диск; 9 — стопорное кольцо внешнее; 10 — щлицевое окончание шарнира привода; 11 — колпак ступицы; 12 — подшипник ступицы; 13 — шаровой шарнир; 14 — поперечный рычаг подвески; 15 — регулировочные шайбы; 16 — стопорное кольцо внутреннее; 17 — кронштейн амортизатора; 18 — нижняя опорная чашка

Особое внимание обращают на следы масла. Для этого необходимо освободить колесные болты, поднять автомобиль и снять соответствующие колеса.

Обслуживание старых автомобилей требует регулярной проверки и регулировки зазоров в подшипниках ступиц, замены масла в подшипниках, проверки состояния стабилизатора поперечной устойчивости.

Чтобы точно замерить зазор необходим индикатор, однако наличие люфта в подшипниках ступиц передних колес можно определить и без прибора. Проверяемое ведомое колесо необходимо поднять домкратом либо поднять автомобиль на подъемнике. Для проверки зазора следует одну руку положить сверху на поднятое домкратом колесо, а другую снизу, прижать его снизу ногой, а сверху покачать от себя и к себе, т.е. в плоскости, перпендикулярной оси вращения колеса.

Колесо не должно свободно качаться. Однако полная неподвижность колеса также свидетельствует о неправильной регулировке или заклинивании подшипников. Для того, чтобы отрегулировать подшипники, необходимо расшплинтовать или раскернить, а затем отвернуть регулировочную гайку поворотной цапфы. Покрутив вывешенное колесо, проверяем, свободно ли оно вращается. Если происходит задевание или притормаживание, необходимо этот дефект устранить. Затянутую до отказа гайку надо отпустить на 20—25°, т.е. на расстояние, не превышающее половину грани, до совпадения ближайшей прорези в ней с отверстием в цапфе.

Затем необходимо установить новую регулировочную гайку и затянуть ее ключом до отказа, одновременно проворачивая ступицу колеса в обоих направлениях 5—6 раз, чтобы самоустановились ролики подшипников. Затем ослабляем гайку и вновь затягиваем до отказа. После этого на шайбе делаем метку против середины одной из граней гайки. Далее зашплинтовываем или, в зависимости от модели автомобиля, стопорим, вдавливая лунки на гайке в пазы на конце цапфы, и закрываем ее колпачком, заполненным смазкой.
